X刀、γ刀檢測模體

參照標準：《WS 582—2017 X、γ射線立體定向放射治療系統質量控制檢測規范》

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

A.1. 頭模

頭模由球體結構件、膠片插板、探測器插板等構成。模體可使用固體水、聚苯乙烯或有機玻璃制成，推薦使用固體水材料。頭模為直徑160mm的球體，由兩個半球及連接件組合而成。兩個半球中間有插槽，用于插入膠片插板和探測器插板。探測器插板上帶有中心探測器插孔和偏中心探測器插孔，用于插入探測器。頭模尺寸及探測器插孔位置示意圖見圖A. 1。

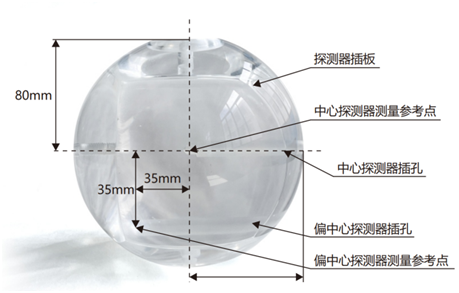

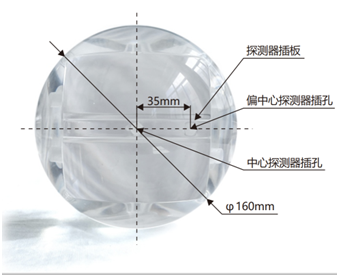

圖A.1 頭模尺寸及探測器插孔位置示意圖

A.2. 膠片插板定位孔

模體的膠片插板上帶有定位孔。根據定位孔分布的位置分為中心定位孔和四周定位孔。定位孔的橫斷面直徑不超過1.0mm。測量時，中心定位孔用于標識治療計劃的靶區中心(即焦點位置) 。在中心定位孔處不對膠片進行針刺定位，以免扎孔影響膠片劑量曲線的歸一；在四周定位孔處對膠片進行針刺定位。在膠片上，可根據中心定位孔和四周定位孔的相對位置關系確定中心定位孔位置。測量時，可根據 測量照射野的尺寸使用不同大小的膠片并選擇相應的四周定位孔進行扎孔定位。

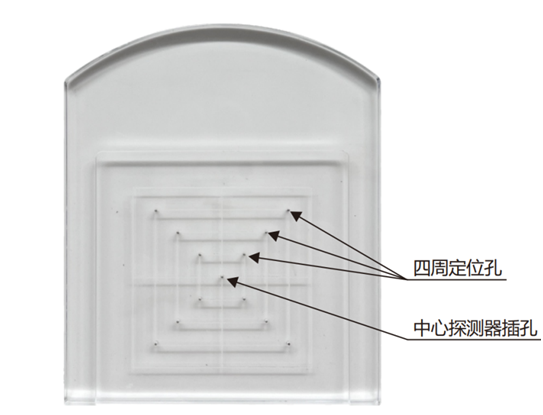

膠片插板定位孔分布示意圖見圖A.2。
